图片展示

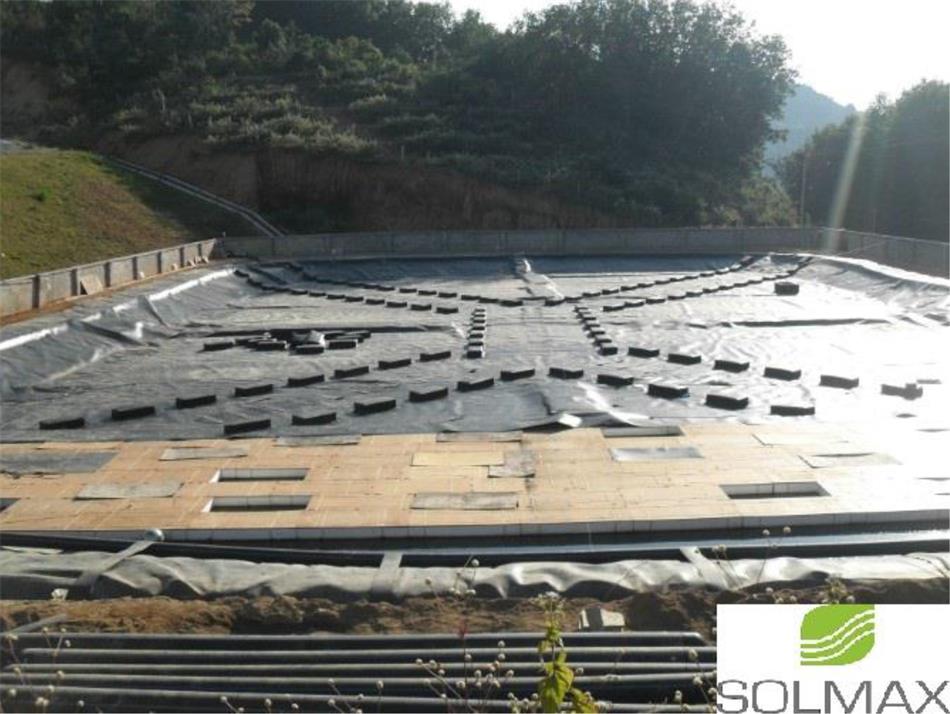

沼气池/污水池/事故池 HDPE 防渗膜施工规范

由于化工行业在生产中都会产生大量对环境有害的废水,污水池的防渗性能成了一项 最为重要的指标。由于 HDPE 防渗土工膜有很好的可塑性,还具有最好的化学稳定性,能 抵抗各种酸、碱、盐、油类等 80 多种强酸碱化学介质的腐蚀,因而它在化工领域的沼气 池,污水池以及事故池的等方面得到了广泛的应用。以污水池为例: HDPE 防渗土工膜的施工程序:

一、污水池防渗化工防腐工程基面要求

1.化工污水池多为混领土结构,其表面较为平整,只需要注意清理池内的瓦砾、石子、钢 筋头、玻璃屑等杂物。

2.基面上的阴阳角处影圆滑过渡,柱根部应做成圆弧状。

3.在土建、监理、业主、施工方验收签字认可后便可进行铺土工膜施工。

二、HDPE 防渗土工膜施工的气候要求

1. 气温一般应在五摄氏度以上,低温时土工膜应紧张些,高温时土工膜应放松些。

2. 风力在四级以下。

3. 气温过低时,

4 级以上大风及雨雪天气一般不应施工。

5. 在风天气,风力影响土工膜施工时,待焊的 HDPE 土工膜应用大石块或砂袋压牢。

三、HDPE 防渗土工膜的铺设 铺设 HDPE 防渗膜是整个防渗系统中较为关键的工序。

在铺膜前对 HDPE 防渗膜外观质量进行开包检查,记录并修补已发现的机械损伤和生 产创伤、孔洞、折损等缺陷。 HDPE 防渗膜裁切之前,经丈量其相关尺寸,然后按实际裁切,在膜铺设中膜与膜之 间接缝的搭接宽度不小于 100mm,使接缝排列方向平行于最大坡脚线,即沿坡度方向排列。 铺设 HDPE 防渗膜时应力求焊缝最少,在保证质量的前提下,尽量节约原材料。同时 也容易保证质量。 通常在拐角及畸形地段,应是接缝长度尽量减短。除特殊要求外,在坡度大于 16 的斜坡上距顶坡或应力集中区域 1.5 米范围内,尽量不设焊缝。 HDPE 防渗膜在铺设中,应避免产生人为褶皱,温度较低时,应尽量拉紧,铺平。 HDPE 防渗膜铺设完成后,应尽量减少在膜面上行走、搬动工具等,凡能对 HDPE 膜造 成危害的物件,均不应放在膜上或携带在膜上行走,以免对膜造成意外损伤。

四、HDPE 防渗土工膜的焊接 HDPE 防渗膜的焊接使用楔焊机,采用双轨热熔焊接。楔焊机无法焊接的部位,应采 用挤出式热熔焊机,配以与原材料同质的焊条,形成堆焊的单焊缝。

1.热锲焊机焊接工序分为:调节压力、设定温度、设定速度、焊缝搭接检查、装膜入机、 启动马达。

2.接缝处不得有油污、灰尘,HDPE 防渗膜的搭接段面不应有泥沙、结露、潮湿等杂物, 当有杂物时必须在焊接前清理干净。

3.每天焊接开始时,通常应在现场先试焊一条 0.9mm×0.3mm 的试样,搭接宽度不小于 10cm,并在现场进行剥离和剪切试验,试样合格后,便可用当时调整好的速度、压力、温度 进行正是焊接。热锲焊机在焊接过程中,需随时注意焊机的运行情况,要根据现场的实际 情况对速度和温度进行微调。

4.焊缝要求整齐、美观、不得有滑焊、跳走现象。

5.在遇上土工膜长度不够时,需要长向拼接,应先把横向焊缝焊好,再焊纵缝,横向焊缝 相距大于 50cm 应成 T 字型,不得十字交叉。

6.焊膜时不许压出死折,铺设 HDPE 土工膜时,根据当地气温变化幅度和 HDPE 土工膜性能 要求,预留出温度变化引起的伸缩变形量。

7.在下雨期间或接缝有潮气、露水、或者大沙的情况下不能进行焊接,但采取防护措施是 除外。

8.温度低于 5℃时,按照规范要求不应施工,如果必须施工的话,焊接前应对焊机进行预 热处理。

9.HDPE 防渗土工膜在焊接时应该采用稳压性能好的发电机供电,在特殊情况下采用当地 用电时,必须使用稳压器。

五、HDPE 防渗土工膜的锚固

1. 锚固的方法很多:有沟槽锚固、射钉锚固、膨胀螺栓锚固、预埋件固定等。污水池通 常采用预埋件或膨胀螺压条固定。

2. 压条宽度不小于 2cm,厚度不得小于 2mm,膨胀螺栓间距不应大于 600mm,压条明露处 应有防腐措施。

3. 螺栓直径不小于 4mm,其间距不大于 0.5mm,施工时,先用备好的沙袋将摆好位置的膜 临时固定,防止大风将 HDPE 膜吹动移位,然后再进行膨胀螺栓锚固。

4. 若池内已埋好预埋件,则只需用挤出式焊接机将膜焊接到 HDPE 预埋件上即可。

六、HDPE 土工膜施工注意事项

1. 热风枪、砂轮机和焊机拖带的电源线在使用过程中,必须最大限度的远离其工作部位, 以免损伤脑筋电线发生漏电。

2. 除热风焊接外,热风枪的嘴部在任何情况下都不得与 HDPE 膜面接触,并且尽可能的远 离膜面、人体、机械等物体。

3. 焊机在不使用时,不得直接放置在 HDPE 膜面上,应放置在支架或沙袋带上。

4. 裁膜刀使用完毕后,应立即将刀片收回刀盒内。

5. 在现场使用的各种临时性小型工具,使用完毕,应及时放入工具箱内。

6. 严禁将从挤压焊接机枪头摘下的焊料物直接丢弃在土工膜面上。

7. HDPE 土工膜施工现场禁止吸烟,不得穿带铁钉的鞋或高跟硬底鞋到膜面上行走,不允 许从事有可能破坏土工膜成品的一切活动。

七、土工膜成品检测和修补

1. 检测按三个步骤进行,即目测、充气检测及破坏试验。

2. 目测主要是对铺设的土工膜外观、焊缝质量、T 型焊接、基底杂物等进行细致的检查, 所有施工人员对这一工作都应贯彻在全部施工过程中。

3. 除目检外,如有必要还可采用真空检测和气压检测,充气压检测的充气强度为 0.25Mpa5 分钟不漏气,考虑到卷材较柔软易变形,允许压力下降 20%

4. 进行拉力测试时(破坏试验),其标准为在做剥离和剪切试验时,焊缝没被撕裂开而 母才被撕拉破坏,此时焊接合格。

5. 外观检查,发现膜面有孔眼等缺陷损及焊接过程中出现的漏焊、虚焊、破损等情况下, 应及时用新鲜的母材修补,补疤每边超过破损部位 10-20cm

——加拿大索玛土工膜在海南地区污水池浮动盖工程中的应用


图片展示
图片展示
图片展示
  • 首页
  • 关注公众号
  • 我们的领英
  • 联系我们

友情链接:B2B电子商务平台

客服中心
热线电话
+86 512 66676100-201
上班时间
周一到周五
公司邮箱
myou@solmax.com
二维码
添加微信好友,详细了解产品
使用企业微信
“扫一扫”加入群聊
复制成功
添加微信好友,详细了解产品
我知道了
