为采矿围护设施选用合适的高密度聚乙烯土工膜：为何树脂设计举足轻重

树脂是土工膜的“骨架”，约占其组分的 97 %。树脂品质是决定衬垫在发生机械失效之前、能够持续发挥防渗屏障功能多久的首要因素。对于采矿围护等要求苛刻的应用场景，必须选用恰当的树脂，在耐化学腐蚀性与力学耐久性之间取得最佳平衡，方可杜绝灾难性的渗漏与环境污染。

有关材料性能的探讨，往往聚焦于土工膜究竟采用双峰还是单峰高密度聚乙烯制成。这一区别固然有其参考价值，但仅凭此点并不足以判定材料的长期性能。对于那些将耐久性视为关键指标的围护工程而言，工程界需要更为深入透彻的认知。

性能表现始于分子层面

高密度聚乙烯土工膜的长期性能，主要取决于其抵抗慢速裂纹扩展 (SCG) 的能力——这正是高密度聚乙烯衬垫最为主要的失效机理。慢速裂纹扩展属于一种脆性破坏形式，其成因在于微小缺陷在持续拉伸应力的长期作用下逐渐演变为裂纹。此类失效并非一蹴而就，往往需历经多年服役期后方才演变为致命威胁。

为评估这一行为特性，业界普遍采用标准化的慢速裂纹扩展测试方法，例如依据 ASTM D5397 规范开展的单点缺口恒定拉伸载荷试验。此类方法能够为土工膜的长期性能提供可靠且具可比性的评判指标。

双峰与单峰：一种有参考价值却并非绝对的区分

双峰高密度聚乙烯

双峰树脂融合了两种不同分子量分布的组分。高分子量部分有助于提升材料的韧性及抗开裂能力，而低分子量部分则旨在改善加工工艺性能。

二者相辅相成，在力学性能方面达成了稳健的平衡，因而被普遍应用于 高性能土工膜之中。

单峰高密度聚乙烯

单峰树脂的分子结构呈现出更强的均一性。此类树脂素以加工行为稳定、材料性能均一而著称。

得益于催化剂技术的长足进步，当今的单峰树脂同样能够展现出极为出色的抗慢速裂纹扩展能力——这有力印证了耐久性绝非双峰高密度聚乙烯的独有专利。

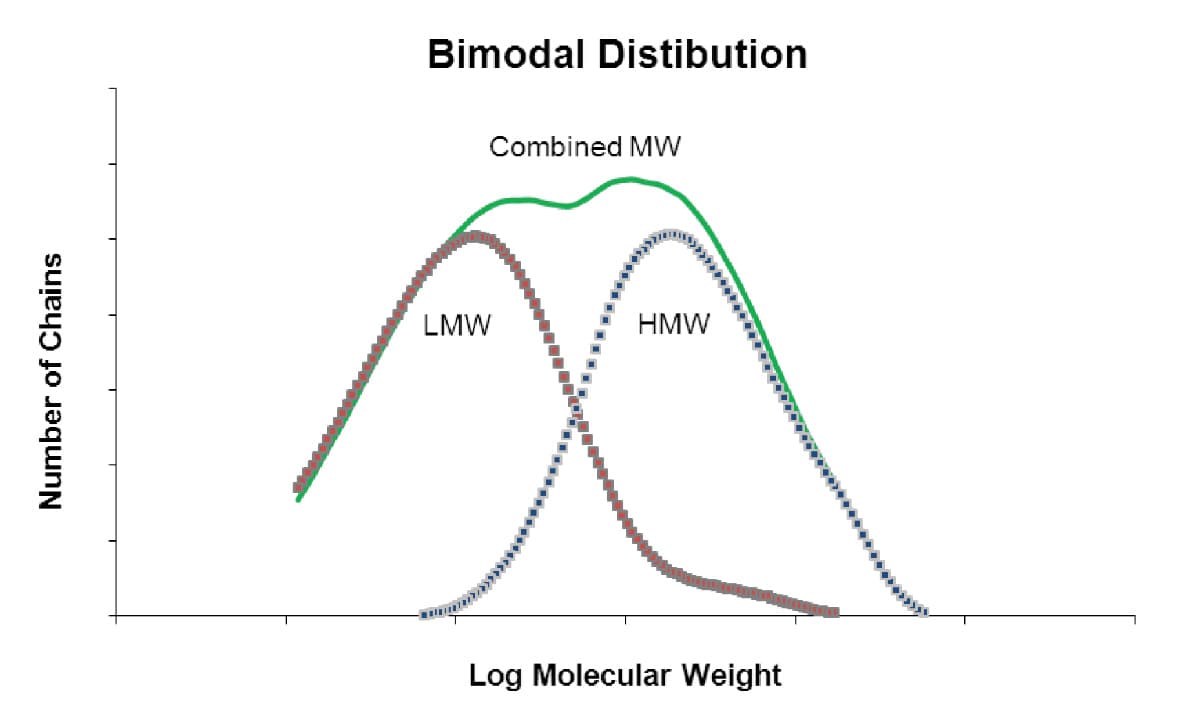

图 1双峰分子量分布示例 (Erika Palacios-Aguilar，2008)

超越简单的二元对立

尽管双峰高密度聚乙烯常与更优异的性能联系在一起，但有一点必须清醒认识到：

“树脂的峰型类别本身，并不能决定材料的耐久性。”

两款同样被冠以“双峰”之名的土工膜，其实际工程表现可能大相径庭。反之，一款精心设计的单峰树脂，完全能够达到甚至超越严苛围护应用场景所设定的性能期望。土工膜的配方是一套以树脂为主体、兼顾性能与成本而精心调配的复合体系。归根结底，性能差异源自土工膜的配方设计与制造工艺，而非仅仅取决于树脂的峰型分类。

真正左右长期性能的因素是什么？

分子级结构

以下若干因素共同影响着高密度聚乙烯土工膜长期使用性能的演变：

·共聚单体的嵌入与分布：性能优劣与共聚单体的类型关系甚微，却与其在聚合物结构内部的嵌入方式休戚相关——这直接影响着分子链间的连接形态，进而实现更为出色的抗慢速裂纹扩展能力。

·系带分子密度：这些分子链段负责将各个晶区连接为整体，在抵御裂纹扩展方面扮演着核心角色。

·分子量分布：不同分子量组分之间的交互作用，深刻影响着材料的力学性能与加工工艺性。

·结晶形态：晶区与非晶区各自的结构特征以及彼此间的连接方式，共同决定了材料在应力作用下的耐久性表现。

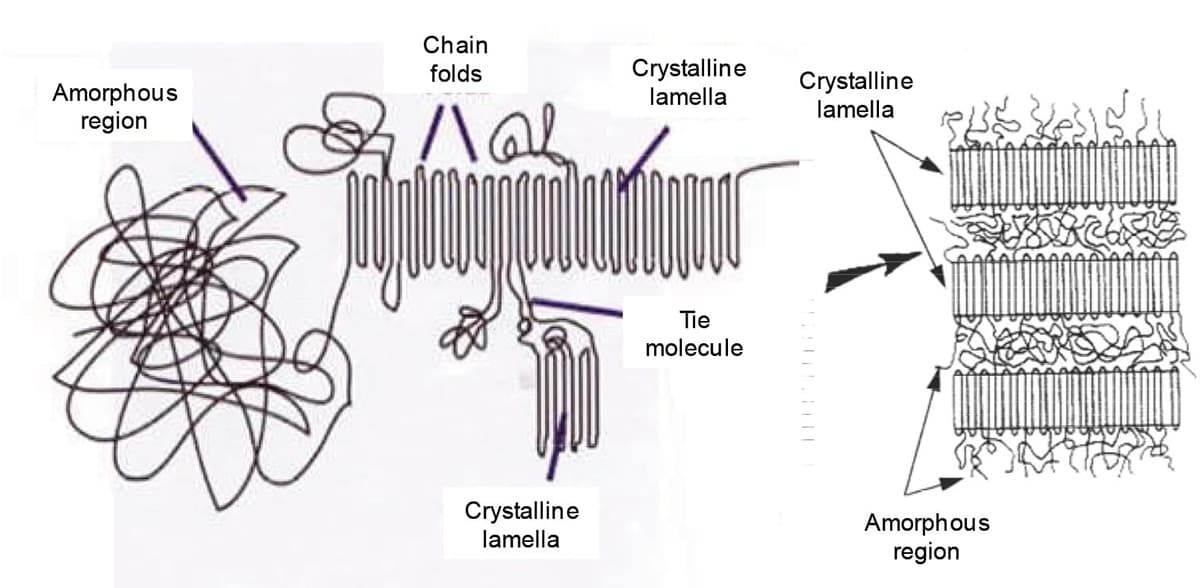

图 2超高分子量聚乙烯的半结晶微观结构（汇编自（S. M. Kurtz, 2009d）与（Goldman, Gronsky, & Pruitt, 1998）） 

稳定化体系

长期性能还取决于土工膜抵抗降解作用（如氧化与紫外线暴露）的能力。

有效的稳定化体系通常包含延缓热氧化的抗氧化剂，以及提供紫外线防护的炭黑与二氧化钛。这些组分对于达到围护应用所需的延长服役寿命至关重要。

达到标准只是起点

土工膜通常被要求满足 GRI-GM13 和 GRI-GM42 等既定行业标准。前者规定了力学强度、抗氧化性及基准应力开裂性能的最低要求。GRI-GM42 则为极端条件下应用的高性能高密度聚乙烯设立了更为严苛的基准，着重强调增强的抗慢速裂纹扩展能力、氧化性能与化学相容性。

然而，对于高利害的围护工程而言，仅满足最低标准远远不够。咨询顾问和项目业主必须着眼长期稳定性，而非仅仅满足于短期合规。

解读慢速裂纹扩展数值：关注稳定性，不为炒作所惑

某些制造商常在产品技术资料中标榜极高的初始慢速裂纹扩展值，以此作为性能卓越的佐证。尽管慢速裂纹扩展指标至关重要，但追逐“无限”的初始数值可能产生误导。

根据 ASTM D5397 规范定义的慢速裂纹扩展测试，是在可控实验室条件下衡量材料性能。其结果未必能如实反映现场的实际工况。过分强调初始慢速裂纹扩展数值，可能会掩盖其他关键性能，诸如氧化稳定性、耐化学性及应变耐受能力。

行业研究（包括 Ian Peggs 的研究成果）表明，超过 1500 小时的慢速裂纹扩展值，便能为土工膜提供足够的抗力以支撑更高的应变极限，这与 GRI-GM42 指南的要求相符。超出此水平后，更高的初始慢速裂纹扩展值将出现收益递减，并可能对决策形成误导。

对于超过约 3000 小时的单点缺口恒定拉伸载荷数值，应结合具体语境加以审视，因为树脂制造商通常不会在此类水平上界定材料性能。这意味着此类数值或许已超出了实际设计需求，在真实的土工膜应用中可能并不会带来额外的裨益。

“咨询顾问和项目业主应优先考虑的是长期稳定性，而非营销驱动的峰值数据。”

通过聚焦于经过验证的性能表现与质量一致性，工程师们能够甄选出可在数十年乃至数百年间保持完整性的土工膜，而非那些仅在纸面上显得引人注目的产品。

从树脂科学迈向工程实践决策

尽管树脂设计至关重要，但工程师们面临一项切实的限制：

“真正左右材料性能的关键要素，恰恰是工程师与技术规范制定者无从直接窥见、亦难以轻易验证的。”

诸如共聚单体的分布形态、系带分子的密度、分子量分布特征以及稳定化配方等参数，均受制造过程所控制，且通常不会在技术资料表中予以公开。因此，仅凭“双峰高密度聚乙烯”这类材质分类便做出选择，是远远不够的。

以性能为导向的选型思路

对于关乎成败的关键项目，业界正日益推崇以性能为核心的评估体系：

依据 ASTM D5397 标准验证的抗慢速裂纹扩展能力

氧化诱导时间 (OIT)

针对特定应用开展的专项测试，其中便包括化学浸泡试验（详见第一部分）。

唯有如此，方能确保土工膜的选型决策，真正由可量化的性能数据与契合应用需求的适用性指标所驱动，而非为营销话术所左右。

“目标不是追求最高的初始抗应力开裂值——而是获得一卷在数十年乃至数百年服役期内，始终表现稳定的高密度聚乙烯土工膜。”

结论

·对于长期可靠性不容妥协的围护工程，必须对土工膜的性能予以综合评估。尽管双峰高密度聚乙烯常被视为高性能材料的代名词，但其本质上并非天然优于单峰方案。真正的耐久性取决于以下要素：

·分子级设计与系带分子密度

·共聚单体分布

·稳定化配方与加工品质

·以性能为依据的验证

·同样至关重要的是，应实事求是地解读慢速裂纹扩展数值。与其追逐虚高的初始慢速裂纹扩展指标，顾问与项目业主更应聚焦于：

·经实践验证、且与相关目标相符的性能表现（例如，慢速裂纹扩展值应达到 1500 小时）

·跨越数十年乃至数百年的长期稳定性

·对特定应用环境的切实适应性

长期性能源自始终如一、经得起验证的材料行为——而非以营销为导向的技术规格。唯有遵循这一思路，方能确保土工膜不负当今高风险围护工程所赋予的耐久性与可靠性之重托。

参考资料

1. ASTM D5397，《采用切口恒定拉伸载荷试验方法评估聚烯烃土工膜抗慢速裂纹扩展性的标准试验方法》，ASTM 国际标准组织 (ASTM International)，2021 年。

2. GRI-GM13，《高密度聚乙烯光面与糙面土工膜试验方法、试验性能及试验频率标准规范》，土工合成材料研究所 (Geosynthetic Research Institute)，2020 年。

3. GRI-GM42，《极端工况用高性能高密度聚乙烯土工膜试验方法、试验性能及试验频率标准规范》，土工合成材料研究所，2020 年。

4. Rowe. R.K., Sangam. H.P.，《高密度聚乙烯土工膜的耐久性》，《土工布与土工膜》，2002 年，第 20 卷（第 2 期）：第 77–95 页。

5. Peggs, I.，《利用应变硬化预测光面黑色高密度聚乙烯土工膜的抗慢速裂纹扩展性》，《土工布与土工膜》，2024 年。
